4G RK3568 マザーボード LVDS 4K Android 11 コントロールボード メディアプレーヤー マザーボード

RK3568 アンドロイド11 メインボード

概要:

インテリジェント産業用オールインワンマシンの大きなボードは,

ロックチップ RK3568 四コアチップ サポート Android 11 システム

強化された電源管理回路. よく使われる外部デバイスをサポートする.

豊富なインターフェースと安定したパフォーマンス.インテリジェントリモートネットワークに適しています

制御:工業機器,医療機器,大型広告機器など

教育用ビデオ端末やその他の機器



特徴:

1. 7インチから84インチまでの様々なLVDSインターフェースディスプレイ (ポイント対ポイントフルHDディスプレイ1920*1080) をサポートする.

2サポート EDP インターフェイスディスプレイ

3. MIPI インターフェースのディスプレイをサポートします.

4複数のネットワークインターフェイス:イーサネット,ワイヤレスWiFi,ブルートゥース,4G

5多重インタラクティブモードインターフェース:電容触覚,赤外線触覚,赤外線リモコン,USBキーボードとマウス,多点光触覚.

6多チャンネルUSBインターフェイス シリアルポート

7強い反電磁干渉と電磁互換性



製品パラメータ

CPU	ロックチップ RK3568 四コア 64ビット コーテックス-A55 GPU マリ-G52
主周波数	2,0GHzまで
RAM	DDR4 2G/4G オプション
内蔵容量	EMMC 8GB/16G/32G/64Gオプション (16GBのラベル)
画面インターフェース	LVDSインターフェース (単チャンネル,6ビット・ダブルチャンネル,8ビット・ダブルチャンネル). 最大解像度1920x1080をサポートし,7"-84"ディスプレイをサポート
	MIPIインターフェース
	EDP インターフェース
スクリーン電圧	サポート 3.3V/5V/12Vはオプション
タッチスクリーン	I2Cインターフェイス (多点抵抗触覚,多点容量触覚に対応できる) USB多点赤外線タッチ,多点音響波タッチ,多点光学タッチをサポートします
インターネット	RJ45インターフェースで,10/100/1000Mイーサネットをサポートする.
	Wi-Fi&BTモジュールを搭載し,Wi-Fi 802.11b/g/nプロトコルをサポートする. BT5をサポートする.2
画像回転	0度,90度,180度,270度 手動/自動回転をサポートし,重力センサー機能をサポートする
リアルタイムクロック	外部リアルタイムクロック電源バッテリー
インターフェースデバイス	MIPIインターフェースカメラをサポート,最大500Wのピクセル
	4つのUSB HOST,1つのUSB OTG (USBカメラ@500WのUSBプリンタ,Uディスク,マウス,キーボード,標準USB周辺機器をサポートする)
	3つのシリアルポートグループ.外部シリアルデバイスモジュール (NFCモジュール,プリンター,カードリーダーなど) をサポートする
	TFカード 最大サポート 32GB
	D級電源増幅器:3W*2 8オーム,サポートマイク
	HD2.0出力
音声	MP3,WMA,WAV,APE,FLAC,AAC,OGG,M4A,3GPPフォーマット
ビデオ	4K 60fps H.265/H.264/VP9ビデオ解読をサポート. 1080P 100fps H.265/H.264ビデオエンコーディングをサポート. 8M ISP,HDRをサポート.
画像	JPG,BMP,PNGなどの画像形式のブラウジングをサポートし,回転/スライドショー/画像ズーム機能をサポートします
電源アダプタ	入力:AC100-240V.50-60HZ,出力:DC12V 3A

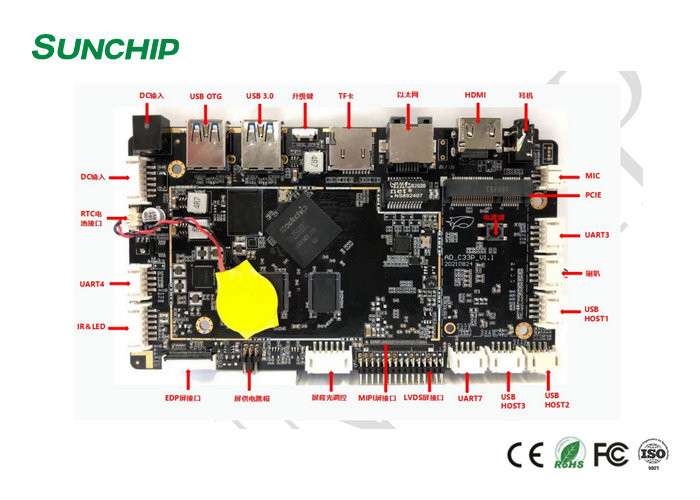

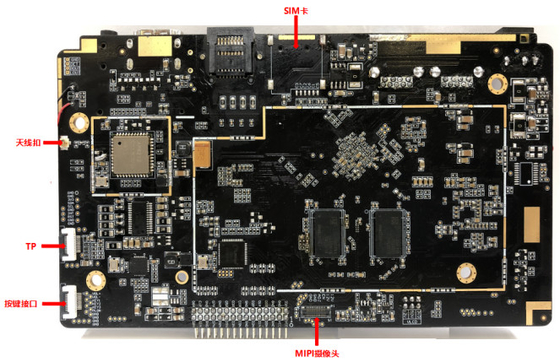

アンドロイドボードの写真:











ロックチップ RK3568 解決策:

2GB RAM/16GB ROM,メインボードのみ (サブ小型ボードなし).

4コア,LVDS/EDP/MIPI/HDMI OUT 表示用,3*シリアルポート (UART3,UART4,UART7)

2.4GWiFi&ブルートゥース010/100/1000M イーサネット,1*USB 3.01*USB OTG 3*4PIN USB 12V/3A

手動または自動でサポート回転;RTC;サポートタッチ;

主に製造しています

• 産業用デジタルサイネージ用のAndroidボード (RK3288,RK3399,RK3328,RKPX30,RK3188,RK3128,RK3566およびRK3568) )
• アンドロイド・デジタル・サイネージ・メディア・プレーヤーボックス (RK3328,RK3288,RK3399)
• ストレッチされたLCDディスプレイシグナル
• オープンフレームのLCDディスプレイの表示 (例えば,10.1°,15.6°,21.5°...)
• 壁/デスクトップ/立体LCDデジタルサイネージの他のタイプ (7~84) )
• 32インチのタッチデスク )
• 顔認識温度検出と出席機器 (8インチ)
• 外壁のLCDデジタルサイネージ (例えば,43,49,55,65など) )
• (コンテンツ/プログラムを遠隔で公開する)
